Питание свитч\хаб по неиспользуемым парам кабеля.

Большинство свитчей\хабов имеют внешний (не встроенный) блок питания рассчитанный на напряжение порядка 7.5 В и потребляемый ток примерно до 1А (это зависит от модели оборудования). При монтаже 10\100 BASE сети, реально используется 2 пары кабеля (обычно бело-оранжевый + оранжевый и бело-зеленый + зеленый), а оставшиеся 2 пары (синий + бело-синий, коричневый + бело-коричневый). можно задействовать для удаленного питания свитч \ хаба. Так как UTP кабель не рассчитан для подачи через него 220В, мы будем подводить "питание" к свитчу \ хабу "по низкому" напряжению. Можно поступить следующим образом:

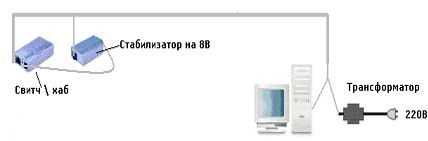

- Установить стабилизатор на величину 8В непосредственно около свитча \ хаба, а питающий трансформатор + диодный мост и емкость, установить на другой стороне кабеля. Схематика подключения на рис:

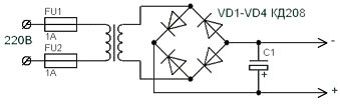

Ниже приведена принципиальная схема трансформатора и диодного моста:

Номинал конденсатора C1 - 4700Мф х 25B

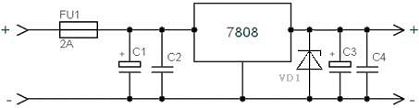

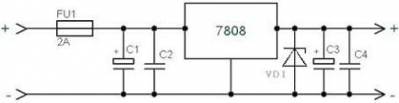

Напряжение выходной (вторичной) обмотки трансформатора составляет 16В. Использован тароидальный трансформатор (почему он? Просто попался под руку.), подойдет любой трансформатор, рассчитанный выдержать нагрузку 2А, и выходное напряжение 15-16 В. В питающей линии мы используем незадействованные пары, соединяя попарно параллельно (синий + бело-синий, коричневый + бело-коричневый). Главное четко соблюдать полярность, чтобы не получилась так, что Вы подали по коричневой паре "+", а на обратной стороне кабеля подключили к этой паре "-". Теперь вторая часть схемы, которая находиться непосредственно возле свитча \ хаба:

Детали стабилизатора:

С1 - 4700Мф х 25В
С2, C4 - 0.1Мф
С3 - 47Мф х 16В
VD1 - Д815Г

ИМС 7808 (стабилизатор на 8В) следует оборудовать радиатором.

P.S.
